山東唯尚NTP主時鐘服務器提供商

產品名稱：山東唯尚NTP主時鐘服務器提供商 產品型號：W9001 山東唯尚NTP主時鐘服務器提供商專業生產企業山東唯尚電子有限公司,所營山東唯尚NTP主時鐘服務器提供商產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

NTP主時鐘服務器是唯尚公司精心設計的一款高性能GPS、北斗組合銣原子鐘的NTP網絡時間服務器產品。產品選用高精度授時型GPS、北斗授時板、高性能銣原子鐘和大規模集成電路設計，提供高精度NTP網絡時間信號，同時可提供高可靠性、高冗余度的時間基準信號。NTP主時鐘服務器采用模塊化設計，裝置由CPU模塊、接收模塊、電源模塊、液晶模塊顯示、時標信號擴展模塊組成,用戶可根據現場實際需要組合應用。

接收模塊包括

B碼接收模塊

GPS信號接收模塊

CDMA信號接收模塊

北斗信號接收模塊

振蕩器信號接收模塊

OCXO內部守時功能模塊

時標信號擴展模塊包括

時間報文（串口RS232/485/422）輸出模塊

脈沖輸出模塊（PPS/PPH/PPM可設置）

IRIG-B(DC)時碼輸出模塊

IRIG-B(AM)時碼輸出模塊

DCF77時碼輸出模塊

測頻數據輸出模塊

NTP/SNTP網絡（支持4路以上IP地址）輸出模塊

接收與輸出模塊可按實際需要組合。

NTP主時鐘服務器 的技術指標

1、網絡協議

NTP v1.v2.v3&v4(RFC1119&1305)

SNTP(RFC 2030)

MD5 Authentication（RFC 1321）

Telnet（RFC854）

FTP（RFC959）

2、輸入/輸出接口

網口： RJ-45，4路，10/100自適應以太網接口

Console： RJ-45，1路，RS232電平

GPS、北斗天線輸入： BNC，1路

選配： 10MHz、E1、B碼、RS232/422/485、PPS 、NTP、DCF77

3、顯示

晶屏顯示年月日時分秒和GPS、北斗收星情況等信息

指示燈指示電源、GPS、北斗、鎖定、保持、1PPS等狀態信息

4、時間服務功能

NTP主時鐘服務器參考模式，一級網絡時間服務器

用戶終端同步授時精度：0.5-10ms

用戶容量：無限制

NTP請求量：14000次/秒

同步于其他NTP服務器

5、GPS

12并行通道GPS

UTC同步精度：50ns（1б）

接收L1,C/A碼信號-1575.42MHz

6、GPS關閉后時間保持精度(選件)

SNTS3000-O恒溫晶振（OCXO）： 1ms（72小時）

SNTS3000-R銣原子鐘（Rb）： 3ms（年）銣原子鐘（Rb）：日漂移率3E-12

7、北斗同時處理雙通道6個波束數據

UTC同步精度：100ns（1б）

使用有源微帶天線

8、平均無故障間隔時間(MTBF)≥300000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年,正常使用條件下無須維護。

NTP主時鐘服務器的特點

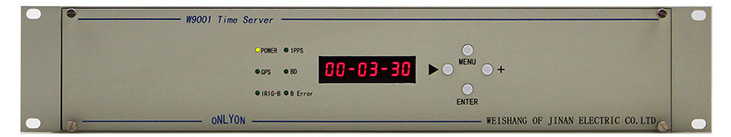

1、美觀大氣的面板設計與實用的液晶屏幕，可方便地查看裝置信息；

2、多種工作狀態指示燈，實時反映裝置的運行狀態，便于運行值班人員的日常巡視；

3、所有信號輸出口均經過光電隔離，電磁達到標準，某一路輸出信號短路，不會影響其它輸出信號；

4、高精度的時間同步、信號輸出與守時技術；

5、可提供多路脈沖信號（1PPS、1PPM、1PPH、事件，空接點、差分、TTL、5V/24V有源）、IRIB-B信號（TTL、422、232、AC）、時間報文（RS232、RS422/485）、DCF77信號；

6、采用1U或2U 19”標準機箱，可單獨組屏，便于維護和管理；

7、具有自復位能力，在因干擾造成裝置程序出錯時，能自動恢復正常工作；

8、選用高性能、寬范圍的開關電源，工作穩定可靠；

9、接收天線采用了防雷設計、信號接收可靠性高，不受電廠/變電站地域條件和環境的限制；

NTP主時鐘服務器的硬件規格

1、機箱：面板成形，噴涂高溫烘漆保護

2、面板：進口鋁合金面板，表面拉絲氧化處理

3、安裝：標準19 英寸機架

4、輸出接口：

a) 1PPS、1PPM脈沖信號（空接點）或5V有源脈沖輸出

b) 1PPS、1PPM脈沖信號（差分信號，即RS-422電平）

c) 時間日期報文串口（RS232、RS422/RS485）輸出

d) IRIG-B（DC RS－422）時碼輸出

e) IRIG-B（DC  TTL）時碼輸出

f) IRIG-B(AC)時碼輸出

g) DCF77信號輸出

h)NTP/SNTP網絡對時信號

5、輸入接口：1路GPS信號輸入，BNC接頭

6、調試口：板載10針端子排

7、LED指示燈：

電源燈 x 1
