GPS時鐘服務器

產品名稱：GPS時鐘服務器 產品型號：W9001 GPS時鐘服務器專業生產企業山東唯尚電子有限公司,所營GPS時鐘服務器產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

GPS時鐘服務器(GPS衛星校時服務器,網絡時鐘產品,GPS時間同步)的概述

GPS時鐘服務器是由GPS和北斗衛星接收單元、10MHz高穩定晶體振蕩器頻率源、CPLD（可編程邏輯器件）與3個單片機組成的時間單元、顯示與系統管理單元、電源單元、網絡通信單元以及設置與專用校時軟件組成。

時間源可以配置GPS,北斗授時接收器（用戶可選），銣原子鐘或者恒溫晶振（用戶可選），本機不僅具有網絡端口，同時給用戶提供四路RS232C接口，可以滿足不能上網設備的對時需要。

GPS時鐘服務器的功能

1 面板可以顯示：①時、分、秒、年、月、日北京時間。② GPS的定位與狀態信息（經度、緯度、定位有效/無效和當前收到的衛星數）。③ “北斗”（BD）的狀態信息。

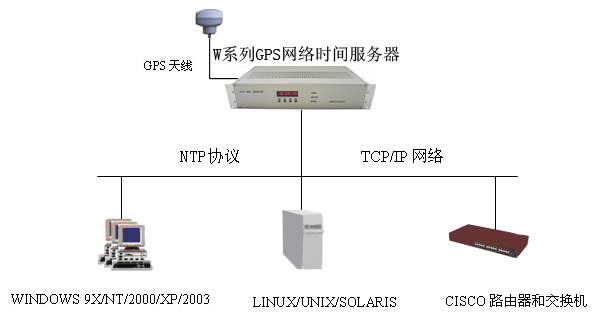

2 時鐘裝置接收GPS 與北斗衛星雙冗余時間源，為網絡各節點提供統一的標準時間；具有2個網絡物理上隔離的雙網口網絡授時功能。適用于多種操作系統（WINDOWS/路由器/Linux/Unix/工作站/服務器等）。“北斗”（BD）\GPS時間源自動選擇，優選GPS。即可以自動選擇接收北斗或是接收GPS來同步本地鐘。開機加電默認為接收GPS 同步。

3  內部配置10MHZ高穩定恒溫晶體振蕩器作為頻率源，有守時保持功能。

4 有六個LED指示燈，分別表示：GPS燈—是否收到GPS衛星的工作狀態（正常時，每秒閃爍一次；不正常或未定位時，熄滅）；LINK燈—網絡鏈接狀態（未聯網時，熄滅；鏈接正常時，常亮；）；NTP燈—網絡模塊內部工作狀態（正常時，亮一秒，滅一秒；不正常時，快速閃爍）；CLK燈—內部頻率源/本地鐘的工作狀態（正常時每秒閃爍一次）。

5  在選擇接收GPS衛星同步時，每分鐘可自動將位置信息（緯度、經度和高程）發送給BD；在選擇接收BD衛星同步時，可自動采用接收GPS衛星時輸入BD的位置信息；如果收不到GPS衛星，也可由后面板上BD專用的RS232接口通過PC兼容機（WINDOWS 環境）輸入接收點的位置信息。

6  支持標準NTP/SNTP協議，10/100M以太網自適應。

7  有多種輸出接口，既適用于網絡環境，又適用于其它外部設備（計算機、服務器、大型時鐘顯示屏等）的校時。輸出接口如下：RJ45網絡接口二路, RS232接口四路，1PPS秒脈沖（TTL電平）一路。

8  支持網絡時間協議：NTP V3，SNTP V2，SNTP V3， SNTP V4，并兼容本服務器配置的專用客戶端校時軟件。

9  時間服務器端設置軟件：專用IP地址及網絡參數設置軟件，確保網絡可靠安全。

10 按鍵操作可查看內部狀態信息和日期、位置等各種工作參數。

11全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來現場網絡改造擴建時增加對時端口提供了方便。

GPS時鐘服務器的技術參數

內  容	指  標
GPS特性	1PPS秒脈沖準確度≤100ns 定位精度≤10米 可同時跟蹤12顆GPS衛星，天線射頻靈敏度-166dbw；阻抗50歐； 接收L1波段CA碼，接收頻率1575.42MHZ， GPS天線的饋線長30米
北斗（BD）特性	在輸入正確的接收點3維位置后，1PPS(BD)秒脈沖定時準確度小于100ns,正脈沖上升沿有效，脈寬20ms,TTL接口。 BD天線的饋線長30米
內部頻標	10MHz，準確度：加電15分鐘后1×10－9
1PPS同步脈沖輸出	1PPS，TTL接口，準確度， 小于0.1μS；脈寬200ms；
網絡校時	局域網1-10ms；城域網10-50ms；
網絡時間協議	NTP/SNTP ，ARP，UDP/ Time，Telnet， SNMP，MD5，ICMP，DHCP，TFTP，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇，10/100M以太網自適應。
RS232串行口	輸出的個脈沖相對于1PPS（本地秒）≤0.1ms
環境條件	工作溫度：-40～+55℃（室外天線），-10～+40℃（室內）；存儲溫度：-20～60℃； 相對濕度：95±3％（溫度＋40℃）
可靠性	MTBF≥20000小時；MTTR≤20分鐘；
電     源	交流220V±10%
箱體結構尺寸	標準1U或2U機架式機箱。外形尺寸：（高）44×（寬）435×（深）280

更詳細的GPS時鐘服務器介紹請參閱http://www.jnweishang.com/index.asp
