北斗二代授時服務器, 產品在各行業近萬個現場穩定運行

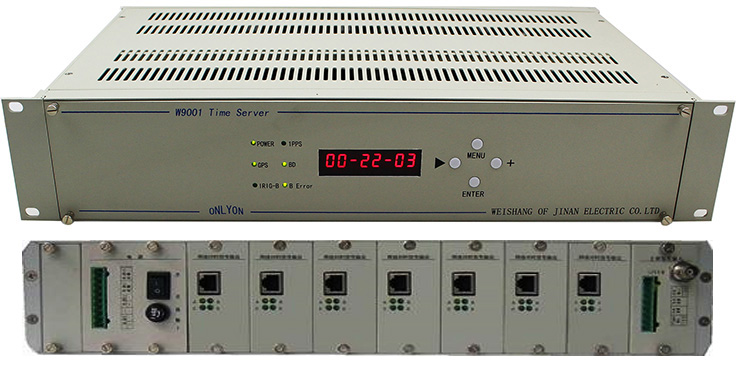

產品名稱：北斗二代授時服務器, 產品在各行業近萬個現場穩定運行 產品型號：W9001 北斗二代授時服務器, 產品在各行業近萬個現場穩定運行專業生產企業山東唯尚電子有限公司,所營北斗二代授時服務器, 產品在各行業近萬個現場穩定運行產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

電力系統運行管理系統包括以調度自動化系統為中心的主站系統，以電廠監控（包括發電廠、變電站、開關站等）為主的子站系統。濟南唯尚電子有限公司北斗二代授時服務器采用主站授時系統和子站授時系統架構。主站授時系統由省級主站授時系統和地縣級主站授時系統組成，子站授時系統由各發電廠、變電站和開關站授時系統等組成。

北斗二代授時服務器采用衛星主時鐘和擴展時鐘的電力授時方案，以北斗或GPS衛星高精度授時為主、IRIG-B時間基準信號為輔。主時鐘可采用北斗、GPS或北斗GPS作為衛星基準源，確保了系統的高精度、安全性和可靠性；采用高穩晶體鐘、銣鐘等多種守時守時方式，保證了輸出時間按基準信號的穩定性和準確性。

裝置采用插卡式設計，接口豐富，輸出數量可以任意擴展，提供脈沖、IRIG-B碼、串口授時、網絡授時、光纖授時和周波測量接口，滿足電力設備及系統守時的需要，系統具有較好的擴展性和兼容性，為電力能量管理系統、MIS、SIS、調度自動化、變電站和電廠提供統一的時間同步授時的解決方案。

北斗二代授時服務器的主要特點

1. 采用北斗/GPS雙系統互為備用設計，可靠性高；

2. 通過網絡互聯保證全網時間一致；

3．時間精度高，達30nS。

4．支持單GPS、單北斗、雙GPS、雙北斗、 GPS/北斗雙系統衛星配置。

5. 主時鐘通過B碼互鎖，保證系統可靠運行；

6. 主時鐘與擴展時鐘光纖連接，保證遠距離傳輸?shù)目煽啃裕?span>

7. 主時鐘與擴展時鐘采用同一產品，保證系統時間一致性；

8. 擴展時鐘采用兩路B碼輸入互備，可靠性高；

9．裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便。為將來其它信號基準源(珈俐略衛星信號、上游地面鏈路的DCLS信號、PTP、NTP時間基準信號等) 的接入提供了方便，為今后建設三網合一的數字同步網打下基礎。同時為將來現場改造擴建時增加或更改對時信號接口提供了方便。

10. 輸出1PPS/1PPM/1PPH/PPX、IRIG-B碼、DCF77碼，串行報文等，滿足多種應用；

11. 時鐘具有鐘控算法，有守時性能；

北斗二代授時服務器的技術參數

1.GPS接收模塊指標

(1) 并行12通道，L1波段（1575.42MHz），C/A碼（1.023MHz碼片速率）＋載波追蹤（載波輔助追蹤）自動運行T- RAIM 功能；

(2) 同時追蹤12顆衛星動態性能 速度1550米/秒，加速度9g～12g捕獲時間 TTFF典型重捕獲時間100毫秒；TTFF典型熱啟動啟動8秒，典型初始化啟動38秒；TTFF典型冷啟動44秒。（測試溫度－30～＋85攝氏度）；

(3) 時間精度：1PPS秒脈沖輸出，精度 50nsec（平均）；

(4) 手動時區設置，GMT-12至GMT+13；

2.北斗性能指標

（1）通道：6

（2）冷啟動首捕時間：≤ 2 秒

（3）失鎖重捕時間：≤ 1 秒

（4）自動獲取時間：3 分鐘

（5）自動授時時間：2 分鐘

（6）獲取數據更新率：1Hz 、 8Hz 、 16Hz 可選

（7）獲取精度：小于 100 米 /95% （輸入高程誤差 10 米）

（8）授時1PPS 精度： 小于 100 納秒

（9）動態性能：3600 公里 / 小時

（10）接口特性：RS-232 電平、波特率可調；

（11）接口協議：輸出滿足“ NMEA 0183 ”接口要求的信號；

（12）1PPS特性：1Hz 、TTL 電平、脈沖寬度 31.25 毫秒；

3.設備參數

(1)電源：AC220V±10%，30W

(2)工作環境：溫度0~45℃，濕度0~90%（不結露）

(3)存儲條件：溫度-20~65℃，濕度0~95%（不結露）

4．授時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms；

5．時間保持單元守時精度：時間保持單元晶體振蕩器選用OCXO，守時精度優于7*10-9(0.42μS/min)。

6．天線長度標配30m,可選50、60、70、80、100、120、150、200米。
